DC motor série PG320 s planétovou prevodovkou

Moment: 0,3...12 kg-cm
Otáčky: 6,3...995 ot/min
Napätie: 12 a 24 V
Priemer: 32 mm
  • Jednosmerný komutátorový motor s uhlíkovými zberačmi
  • Obsahuje filter potláčajúci elektromagnetické rušenie
  • Obojsmerný, smer otáčania nastavíte zmenou polarity napájacieho napätia
  • K dispozícii taktiež verzia s enkóderom
  • Planétová prevodovka s kovovými ozubenými kolieskami (okrem prvého stupňa)
  • Z dôvodu zníženia hlučnosti sú ozubená kolieska prvého stupňa prevodovky z plastu
  • Výstupný hriadeľ je uložený v guľôčkovom ložisku

Túto sériu je možné dodať spolu s uhlovou prevodovkou

Vlastnosti motora s prevodovkou

Prevodový pomer 5:1 14:1 19:1 27:1 35:1 51:1 71:1 100:1 139:1 189:1 264:1 516:1 721:1 939:1
12 VMen. moment [kg-cm] 0,3 0,75 1,0 1,4 1,9 2,3 3,3 4,6 6,5 7,3 10 12 12 12
Men. otáčky [ot/min] 995 373 270 195 150 104 74 53 38 28 20 11,2 8,3 6,3
24 VMen. moment [kg-cm] 0,3 0,7 1,0 1,4 1,8 2,2 3,1 4,4 6,1 6,9 9,7 12 12 12
Men. otáčky [ot/min] 990 370 265 191 150 103 74 53 38 28 20 11,2 8,3 6,3
Hmotnosť [g] 174 194 194 194 194 219 219 219 219 245 245 245 245 245
Rozmery DC motora s planétovou prevodovkou série PG320

Vlastnosti prevodovky

  • Vôľa naprázdno ≤ 2,5 °
  • Radiálne zaťaženie ≤ 3,5 kg (10 mm od príruby)
  • Axiálne zaťaženie ≤ 2,5 kg
  • Sila pri lisovaní na hriadeľ ≤ 10 kg
  • Radiálna vôľa ≤ 0,05 mm
  • Osová vôľa ≤ 0,3 mm
  • Prevádzková teplota -10...60 °C
  • Relatívna vlhkosť 20...85 %
Prevodový pomer 5:1 14:1 19:1 27:1 35:1 51:1 71:1 100:1 139:1 189:1 264:1 516:1 721:1 939:1
Max. trvalý moment [kg-cm] 2,0 4,0 4,0 6,0 6,0 8,0 8,0 10,0 10,0 12,0 12,0 12,0 12,0 12,0
Účinnosť [%] 80 70 70 70 70 60 60 60 60 50 50 50 50 50
Dĺžka L [mm] 20,6 27,0 27,0 27,0 27,0 33,4 33,4 33,4 33,4 39,8 39,8 39,8 39,8 39,8

Vlastnosti motora

Men. napätie
[V]
Men. moment
[g-cm]
Men. otáčky
[ot/min]
Men. prúd
[mA]
Otáčky naprázdno
[ot/min]
Prúd naprázdno
[mA]
Men. výkon
[W]
12 78 5290 ≤530 6500 ≤150 4,22
24 74 5250 ≤250 6500 ≤85 3,97

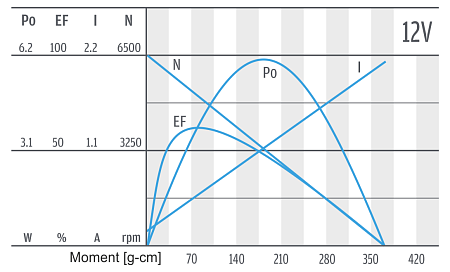

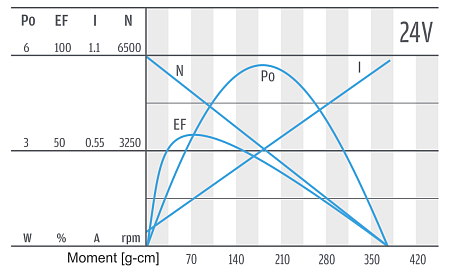

Séria PG320 - charakteristika motora 12 VSéria PG320 - charakteristika motora 24 V

Vlastnosti enkodéra

Súčasťou motora môže byť magnetický enkóder s dvoma Hallovými sondami, ktoré sú vzájomne posunuté o 90°. Výstup je zapojený ako otvorený kolektor. Napájacie napätie je v rozsahu 3,5 až 20 V. Dĺžka vodičov je 100 mm. Ku konektoru ponúkame vhodné vidlice do plošného spoja.

Zapojeni konektora enkodéru
  • 7 pulsov na otáčku motoru (PPR) a senzor
  • Délka enkodéru (L) 12,6 mm

Zapojenie vodičov

  1. čierny: napájanie motora -
  2. červený: napájanie motora +
  3. hnedý: napájanie enkódera +
  4. zelený: napájanie enkódera GND
  5. modrý: výstup z hallovej sondy A
  6. fialový: výstup z hallovej sondy B

Uhlová prevodovka (voliteľne)

Túto sériu motorov je možné dodať s uhlovou prevodovkou s prevodom 1:1. Vybrané typy motorov s uhlovou prevodovkou nájdete v cenníku označené písmenom R. Ostatné varianty sú na dotaz.

Rozmery uhlové prevodovky pre sériu PG32x

Viac obrázkov

DC motor série PG320 s enkóderom
DC motor série PG320 s enkóderom
DC motor s planétovou a uhlovou prevodovkou série PG321 a PG320
DC motor s planétovou a uhlovou prevodovkou série PG321 a PG320
