Séria PG359
BLDC motor série PG359 s planétovou prevodovkou
Moment: 0,8...12 kg-cm
Otáčky: 3,4...750 ot/min
Napätie: 12 a 24 V
Priemer: 35 mm
Otáčky: 3,4...750 ot/min
Napätie: 12 a 24 V
Priemer: 35 mm
- Jednosmerný bezkomutátorový motor
- Obsahuje riadiacu jednotku
- Jednoduché nastavenie smeru otáčania
- Rozšírená verzia umožňuje tiež meniť otáčky
- Planétová prevodovka s kovovými ozubenými kolieskami (okrem prvého stupňa)
- Z dôvodu zníženia hlučnosti sú ozubená kolieska prvého stupňa prevodovky z plastu
- Výstupný hriadeľ je uložený v guľôčkovom ložisku
Vlastnosti motora s prevodovkou
| Prevodový pomer | 5:1 | 14:1 | 19:1 | 27:1 | 51:1 | 71:1 | 100:1 | 139:1 | 189:1 | 264:1 | 516:1 | 721:1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 V | Men. moment [kg-cm] | 0,8 | 1,9 | 2,6 | 3,7 | 6,1 | 8 | 10 | 10 | 12 | 12 | 12 | 12 |
| Men. otáčky [ot/min] | 380 | 140 | 100 | 73 | 38 | 28 | 20 | 15,5 | 11,5 | 8,5 | 4,5 | 3,4 | |
| 24 V | Men. moment [kg-cm] | 1,0 | 2,4 | 3,3 | 4,7 | 7,6 | 8 | 10 | 10 | 12 | 12 | 12 | 12 |
| Men. otáčky [ot/min] | 750 | 280 | 200 | 145 | 76 | 54 | 40 | 30 | 23 | 17 | 8,5 | 6,2 | |
| Hmotnosť [g] | 253 | 296 | 296 | 296 | 330 | 330 | 330 | 330 | 355 | 355 | 355 | 355 | |
Vlastnosti prevodovky
- Vôľa naprázdno ≤ 2,5 °
- Radiálne zaťaženie ≤ 3,5 kg (10 mm od príruby)
- Axiálne zaťaženie ≤ 2,5 kg
- Sila pri lisovaní na hriadeľ ≤ 10 kg
- Radiálna vôľa ≤ 0,05 mm
- Osová vôľa ≤ 0,3 mm
- Prevádzková teplota -10...60 °C
- Relatívna vlhkosť 20...85 %
| Prevodový pomer | 5:1 | 14:1 | 19:1 | 27:1 | 51:1 | 71:1 | 100:1 | 139:1 | 189:1 | 264:1 | 516:1 | 721:1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. trvalý moment [kg-cm] | 2,0 | 4,0 | 4,0 | 6,0 | 8,0 | 8,0 | 10,0 | 10,0 | 12,0 | 12,0 | 12,0 | 12,0 |
| Účinnosť [%] | 80 | 70 | 70 | 70 | 60 | 60 | 60 | 60 | 50 | 50 | 50 | 50 |
| Dĺžka L [mm] | 22,1 | 28,5 | 28,5 | 28,5 | 34,9 | 34,9 | 34,9 | 34,9 | 41,3 | 41,3 | 41,3 | 41,3 |

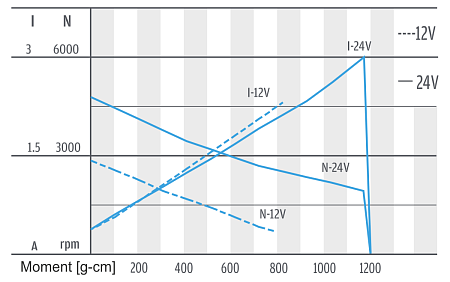

Vlastnosti motora
| Men. napätie [V] | Men. moment [g-cm] | Men. otáčky [ot/min] | Men. prúd [mA] | Otáčky naprázdno [ot/min] | Prúd naprázdno [mA] | Men. výkon [W] |
|---|---|---|---|---|---|---|
| 12 | 200 | 2000 | ≤1000 | 2800 | ≤350 | 4,1 |
| 24 | 250 | 3900 | ≤1230 | 5000 | ≤400 | 10,0 |

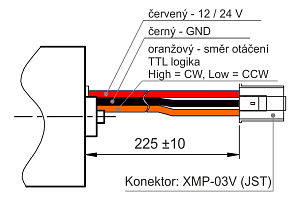

Zapojenie vodičov
- červený: napájanie motora + 12 / 24 V
- čierny: napájanie motora -
- oranžový: smer otáčania, TTL logika, high = CW, low = CCW

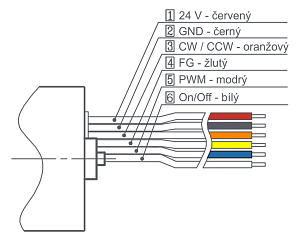

Zapojenie vodičov rozšírenej verzie
- červený: napájanie motora + 24 V
- čierny: napájanie motora - GND
- oranžový: smer otáčania
TTL logika, high = CW, low = CCW - žltý: spätná väzba (FG)
otvorený kolektor, 6 PPR - modrý: nastavenie otáčok (PWM)
frekvencia: 1 kHz až 20 kHz, napätie max. 5 V
strieda 0 % (max. otáčky) až cca. 80 % (min. otáčky)
strieda 100 % (zastavené) - biely: odpojenie napájania (On/Off)
Off - Low, On - nezapojený
